Flink窗口操作

在进行流处理时，很自然的，我们想要计算流的有界子集的聚合分析。例如回答以下问题:

  • 每分钟的页面浏览（pv）次数
  • 每用户每周的会话次数
  • 每分钟每传感器的最高温度
  • 当电商中发布一个秒杀活动时，想要每隔10分钟了解流量数据
  • ......

显然，要回答这些问题，我们需要处理元素组，而不是单个的元素。因此，通常使用窗口来限定在数据流上的聚合(count、sum等)的范围，例如“过去5分钟内的计数”或“最后100个元素的总和”。因此，在处理流时，通常更有意义的是考虑有限窗口上的聚合，而不是整个流。Flink具有非常富有表现力的窗口语义。

理解Flink窗口概念

窗口(window)是处理无限流的核心，使用窗口计算无界流上的聚合。窗口将流分割为有限大小的组，我们可以在这样的组上面应用计算。窗口可以是时间驱动的(例如，每30秒)，也可以是数据驱动的(例如，每100个元素)。

简而言之，流窗口允许我们对流中的元素进行分组，并在每个组上执行用户定义的函数。这个用户定义的函数可以返回0、1或多个元素，通过这种方式，它创建了一个新的流，我们可以在单独的系统中处理或存储这个流。

如何对流中的元素进行分组？Flink支持不同类型的窗口。

  • 滚动窗口：tumbling window，是在流中创建不重叠的相邻窗口。它们是固定长度的窗口，没有重叠。我们可以根据时间对元素进行分组(比如，从10:00到10:05的所有元素进入一个组)，或者根据计数(前50个元素进入一个单独的组)对元素进行分组。例如，我们可以用它来回答这样的问题：“在不重叠的五分钟间隔内计算流中元素的数量”。
  • 滑动窗口：sliding window，类似于滚动窗口，但是窗口可以重叠。滑动窗口是固定长度的窗口，通过用户给定的窗口滑动参数与前面的窗口重叠。例如，如果需要计算最后5分钟的指标，但我们希望每分钟显示一个输出时。
  • 会话窗口：session window，当对发生的事件进行分组，时间接近的分到一组（即一个窗口中）。还可以提供会话间隔的配置参数，该参数指示在关闭会话之前需要等待多长时间。
  • 全局窗口：global window，Flink将所有元素放到一个窗口中。通常在这种情况下，每个元素都被分配给一个单一的per-key全局窗口（per-key global Window）。如果我们不指定任何触发器，就不会触发任何计算。这只有在定义自定义触发器时才有用，该触发器定义了窗口何时结束。

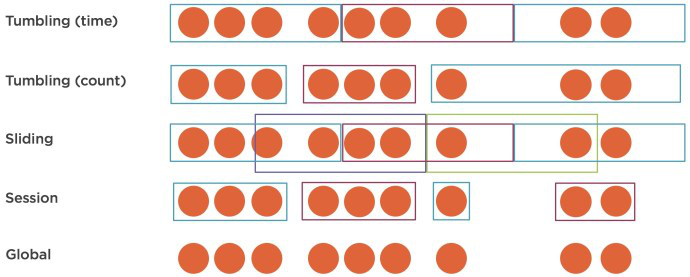

下图形象地展示了这几种不同的窗口语义：

窗口支持的两种流类型

除了选择如何将元素分配给不同的窗口之外，我们还需要选择一个流类型。Flink的窗口支持两种流类型：

  • Non-keyed stream：在这种情况下，流中的所有元素将一起被处理，我们的用户定义函数将访问流中的所有元素。这种流类型的缺点是它不提供并行性，集群中只有一台机器能够执行我们的代码。
  • Keyed stream：使用这种流类型，Flink将通过一个key（例如，设备的ID）将单个流划分为多个独立的流。当处理keyed stream中的窗口时，定义的函数只能访问具有相同key的项。但是使用多个独立的流可以让Flink并行化工作。

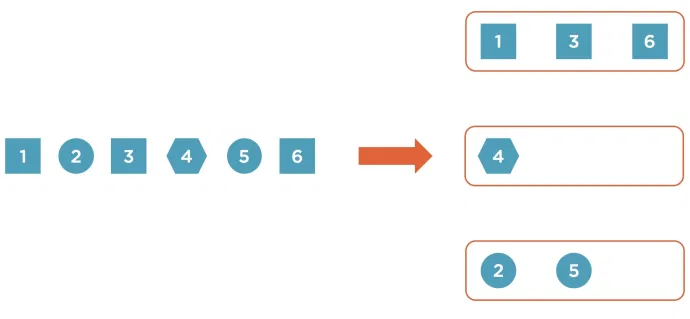

下图是keyed stream分区示意图。

必须在定义窗口之前指定要处理的流是否应该被赋予key。使用keyBy(…)将把无限流分割成逻辑keyed流。如果没有调用keyBy(…)，则说明流是non-keyed流。

对于keyed stream，传入事件的任何属性都可以用作key。这时窗口计算可以由多个任务并行执行，因为每个逻辑keyed流都可以独立于其他流进行处理。所有引用相同key的元素将被发送到相同的并行任务进行处理。

在non-keyed stream的情况下，原始流将不会被分割成多个逻辑流，所有的窗口逻辑将由一个任务执行，即并行度为1。

窗口分配器

在指定流是否为keyed流之后，下一步是定义一个窗口分配程序（窗口分配器）。窗口分配器定义如何将元素分配给窗口。这是通过在调用window(…)（针对keyed stream）或windowAll()（针对non-keyed stream）时指定所选择的WindowAssigner来实现的。

WindowAssigner负责将每个传入元素分配给一个或多个窗口。下面的图是一个乱序的基于事件时间的数据流窗口分配示例。

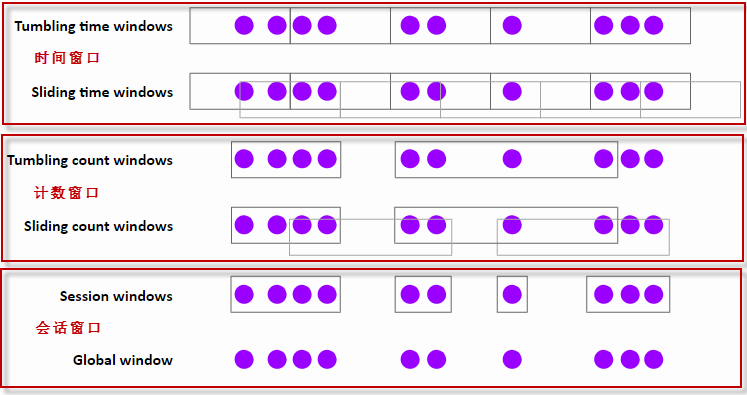

Flink有几种内置的窗口分配程序类型，如下图所示：

Flink为最常见的场景(即滚动时间窗口、滑动时间窗口、全局窗口和会话窗口)提供了预定义的窗口分配器。

  • 滚动时间窗口：例如，每分钟PV数据（浏览量）
    • TumblingEventTimeWindows.of(Time.minutes(1))
  • 滑动时间窗口：例如，每10秒计算一次每分钟的页面浏览量
    • SlidingEventTimeWindows.of(Time.minutes(1), Time.seconds(10))
  • 会话窗口：例如，每个会话的PV数据，其中会话定义为会话之间至少30分钟的间隔
    • EventTimeSessionWindows.withGap(Time.minutes(30))

可以使用Time.milliseconds(n)、Time.seconds(n)、Time.minutes(n)、Time.hours(n)和Time.days(n)中的一个来指定持续时间。

Flink窗口程序结构

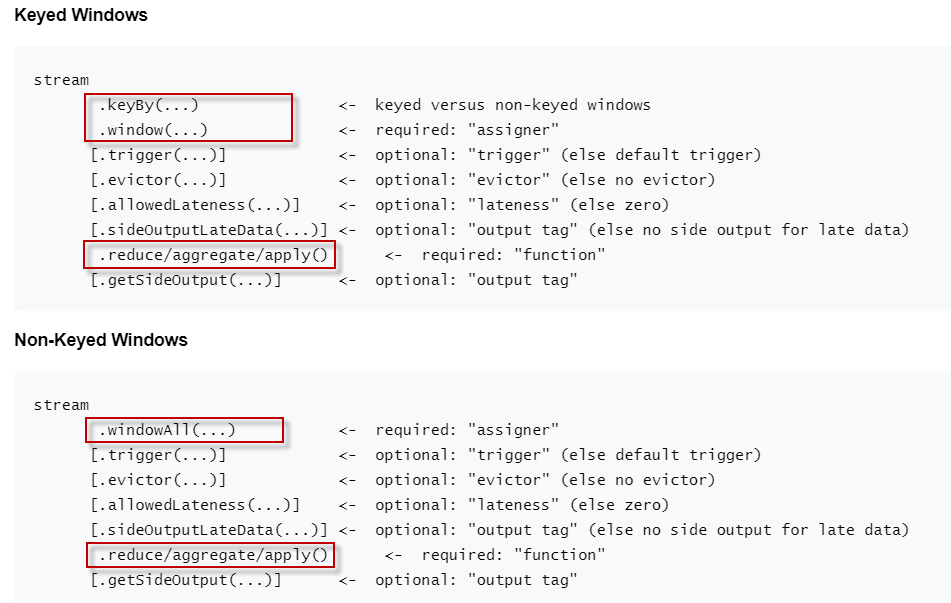

一个Flink窗口程序的总体结构如下所示。

其中第一个片段代表keyed stream，第二个片段代表non-keyed stream。可以看到，惟一的区别是为keyed stream调用keyBy(…)函数，而为non-keyed stream调用windowAll(…)函数。

【示例1】计算每5秒内来自web套接字的字数。

下面我们来看一个滚动窗口示例。请按以下步骤操作。

1、在IntelliJ IDEA中创建一个Flink项目，使用flink-quickstart-scala/flink-quickstart-java项目模板。

2、打开项目中的StreamingJob对象文件，编辑流处理代码如下：

Scala实现：

import org.apache.flink.streaming.api.scala.{StreamExecutionEnvironment, _}
import org.apache.flink.streaming.api.windowing.assigners.TumblingProcessingTimeWindows
import org.apache.flink.streaming.api.windowing.time.Time

/**
  * 窗口操作：窗口单词计数
  * Socket数据源: 流窗口单词计数应用程序示例，它在5秒内计算来自web套接字的单词。
  */
object WindowOperatorDemo1 {
  def main(args: Array[String]): Unit = {
    val host = "localhost"
    val port = 9999

    val env = StreamExecutionEnvironment.getExecutionEnvironment
    val text = env.socketTextStream(host, port)

    val counts = text.flatMap { _.toLowerCase.split("\\W+").filter{ _.nonEmpty } }
      .map { (_, 1) }
      .keyBy(_._1)          // keyed stream
      .window(TumblingProcessingTimeWindows.of(Time.seconds(5)))  // 5秒滚动窗口
      .sum(1)               // 对元组第二个字段求和

    counts.print()

    env.execute("Window Stream WordCount")
  }
}

Java实现：

import org.apache.flink.api.common.functions.FlatMapFunction;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.assigners.TumblingProcessingTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.util.Collector;

/**
 * 窗口操作：窗口单词计数
 * Socket数据源: 流窗口单词计数应用程序示例，它在5秒内计算来自web套接字的单词。
 */
public class WindowOperatorDemo1 {
    public static void main(String[] args) throws Exception {
        // 设置流执行环境
        final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        // 加载数据-转换-执行窗口操作
        // 读取socket数据源
        String host = "localhost";
        int port = 9999;

        DataStream<Tuple2<String, Integer>> dataStream = env
                .socketTextStream(host, port)
                .map(String::toLowerCase)
                .flatMap(new Splitter())
                .keyBy(t -> t.f0)               	// keyed stream
                .window(TumblingProcessingTimeWindows.of(Time.seconds(5)))  // 5秒滚动窗口
                .sum(1);                        // 对元组第二个字段求和

        dataStream.print();

        env.execute("Window Stream WordCount");
    }

    // 自定义flatMap函数
    public static class Splitter implements FlatMapFunction<String, Tuple2<String, Integer>> {
        @Override
        public void flatMap(String sentence, Collector<Tuple2<String, Integer>> out) throws Exception {
            for (String word: sentence.split("\\W+")) {
                out.collect(new Tuple2<>(word, 1));
            }
        }
    }
}

3、另起一个终端窗口，执行如下命令，起动一个Web Socket服务器：

$ nc -l 9999

4、回到Flink代码文件，并运行程序。

5、在Socket运行窗口，随便输入一些内容，以空格分隔。比如：

good good study
day day up

6、在IntelliJ IDEA的运行窗口，可以观察到输出如下的统计结果：

 (good,2)
 (study,1)
 (up,1)
 (day,2)

【示例】使用滑动窗口，每5秒计算一次前10秒内来自web套接字的单词计数。

下面我们来看一个滑动窗口示例。

Scala代码：

import org.apache.flink.streaming.api.scala._
import org.apache.flink.streaming.api.windowing.assigners.SlidingProcessingTimeWindows
import org.apache.flink.streaming.api.windowing.time.Time

/**
  * 窗口操作：滑动窗口
  * 每5秒钟计算一次过去10秒钟内来自web套接字的单词计数。
  */
object WindowOperatorDemo2 {
  def main(args: Array[String]): Unit = {
    val host = "localhost"
    val port = 9999

    val env = StreamExecutionEnvironment.getExecutionEnvironment
    val text = env.socketTextStream(host, port)

    val counts = text.flatMap { _.toLowerCase.split("\\W+").filter{ _.nonEmpty } }
      .map { (_, 1) }
      .keyBy(_._1)                        	// keyed stream
      .window(SlidingProcessingTimeWindows.of(Time.seconds(10), Time.seconds(5))) // 滑动窗口
      .sum(1) 							// 对元组第二个字段求和

    counts.print()

    env.execute("Window Stream WordCount")
  }
}

Java代码：

import org.apache.flink.api.common.functions.FlatMapFunction;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.assigners.SlidingProcessingTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.util.Collector;

/**
 * 使用滑动窗口，每5秒计算一次前10秒内来自web套接字的单词计数。
 */
public class WindowOperatorDemo2 {

    public static void main(String[] args) throws Exception {
        // 设置流执行环境
        final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        // 读取socket数据源
        String host = "localhost";
        int port = 9999;

        DataStream<Tuple2<String, Integer>> dataStream = env
                .socketTextStream(host, port)
                .map(String::toLowerCase)
                .flatMap(new Splitter())
                .keyBy(t -> t.f0)                       // keyed stream
                .window(SlidingProcessingTimeWindows.of(Time.seconds(10), Time.seconds(5))) // 滑动窗口
                .sum(1);                             // 对元组第二个字段求和

        dataStream.print();

        env.execute("Window Stream WordCount");
    }

    // 自定义FlatMapFunction
    public static class Splitter implements FlatMapFunction<String, Tuple2<String, Integer>> {
        @Override
        public void flatMap(String sentence, Collector<Tuple2<String, Integer>> out) throws Exception {
            for (String word: sentence.split("\\W+")) {
                out.collect(new Tuple2<>(word, 1));
            }
        }
    }
}
