通过Spark Web UI理解Spark程序执行
Apache Spark提供了一套Web UI/用户界面(Jobs, Stages, Tasks, Storage, Environment, Executors, and SQL)来监控Spark/PySpark应用程序的状态、Spark集群的资源消耗和Spark配置。
为了更好地理解Spark是如何执行Spark/PySpark作业的，这组用户界面会派上用场。在本教程中，我们将运行一个小应用程序，并通过使用Spark Web UI中的不同部分来解释Spark是如何执行这个应用程序的。
在进入Spark UI之前，首先了解以下两个概念：
- Transformation
- Action
Spark 应用程序代码是一组指令，它指示驱动程序执行一个Spark作业，并让驱动程序决定如何在executors的帮助下完成该作业。
对驱动程序的指令称为 Transformations（转换），而Action（操作）将触发执行。
下面是一个小的Spark应用程序，可以进行transformation和action。
// 数据源文件
val filePath = "file:///home/hduser/data/spark/resources/people.csv"
// Transformation
val df = spark.read // job(0)：read
.option("inferSchema", "true") // job(1)：inferSchema
.option("header", "true")
.option("sep", ";")
.csv(filePath)
// Action
df.count() // job(2)：get count
上面的代码通过读取一个.csv文件来创建一个DataFrame，并检查DataFrame的计数。接下来让我们来了解一下应用程序是如何在Spark UI中进行投影的。
Spark UI包含以下选项卡。
- Spark Jobs
- Stages
- Tasks
- Storage
- Environment
- Executors
- SQL

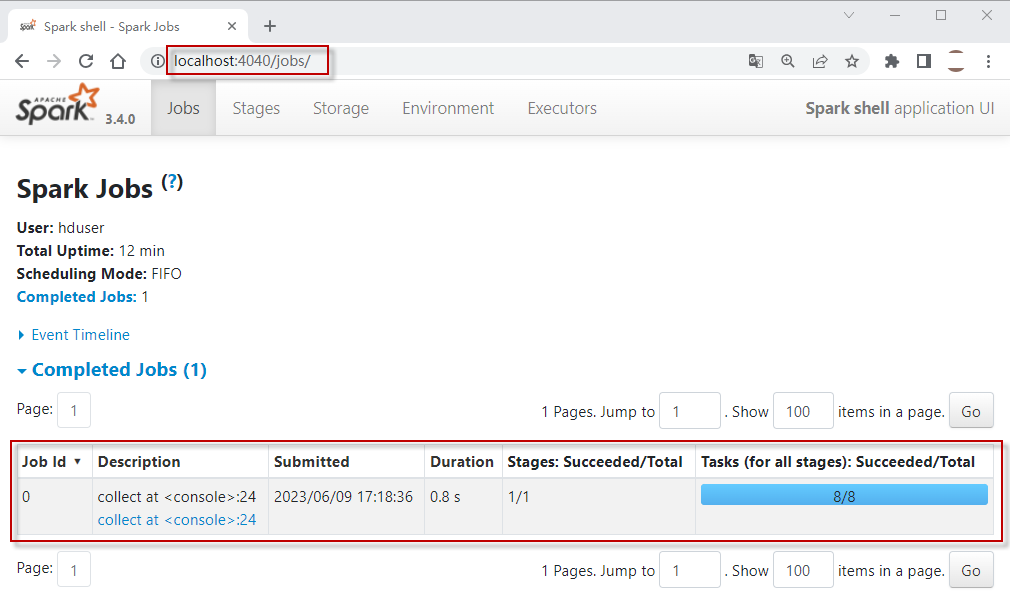

Spark UI默认运行在端口4040上，可以使用http://IP地址:4040/访问Spark UI。
下面是一些额外的UI，可以帮助跟踪Spark应用程序：
- Spark应用程序UI：http://localhost:4040/
- 资源管理器：http://localhost:9870
- Spark JobTracker：http://localhost:8088/
- 节点详细信息：http://localhost:8042/
注意：要访问这些URL, Spark应用程序必须处于运行状态。如果想要在任何Spark应用程序状态下都可以访问这个URL，需要启动Spark历史服务器。
1、Spark Jobs 选项卡
在Jobs选项卡下了解的详细信息有调度模式、Spark作业的数量、它具有的stages数量和Spark作业中的描述。
1）Spark作业数量
Spark作业的数量等于应用程序中的action数量，每个Spark作业应该至少有一个Stage。
在上面的应用程序中，我们执行了3个Spark作业(0,1,2)：
- Job 0：读取CSV文件。
- Job 1：从文件中推断模式(inferSchema)。
- Job 2：count统计。

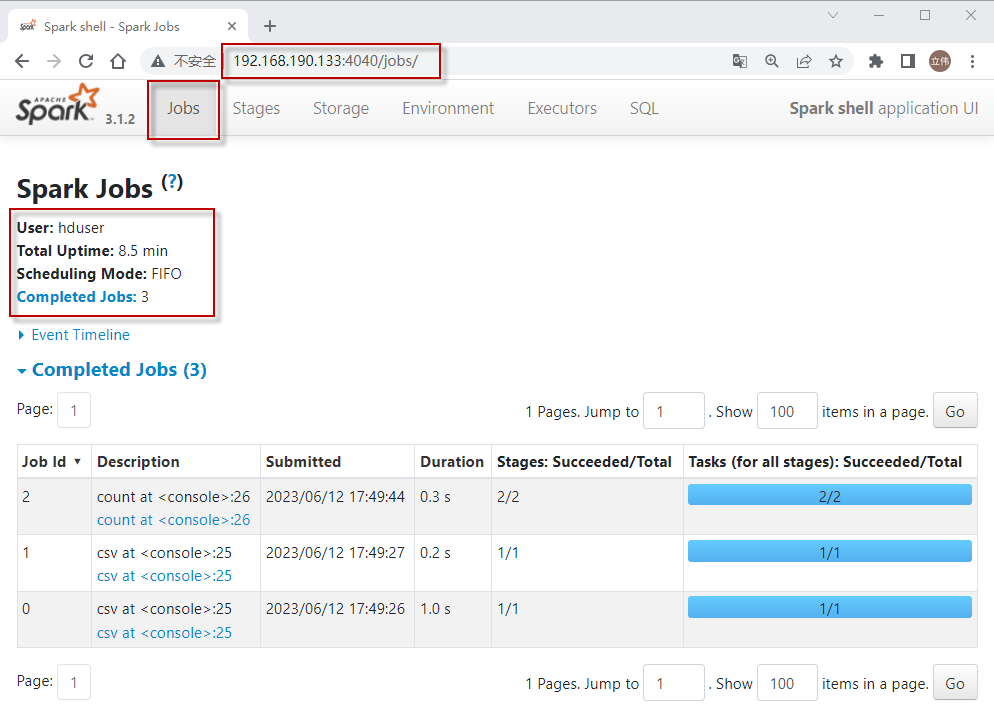

因此，如果我们看一下图，它清楚地显示了3个action的3个Spark作业结果。
2）Stages的数量
每个宽转换产生一个单独的Stages数量。在我们的例子中，Spark job0和Spark job1有单独的单个Stage，但是当涉及到Spark job 3时，我们可以看到两个Stages，因为数据分区。默认情况下，数据被划分为两个文件。
3）Description

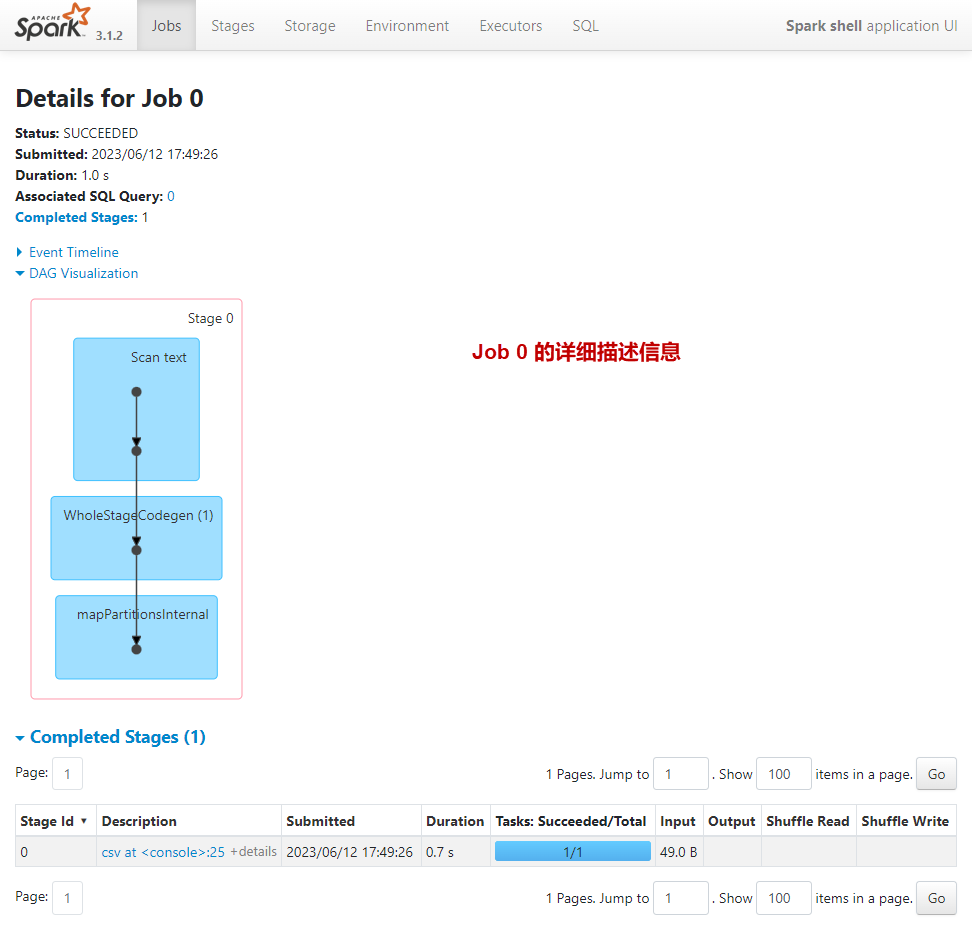

Description链接了相关Spark Job的完整详细信息，如Spark Job Status、DAG Visualization、Completed Stages等。如下图所示：
2、Stages 选项卡
我们可以通过两种方式导航到Stage Tab选项卡。
（1）选择相应Spark作业的Description描述链接(仅显示所选Spark作业的Stages阶段)。
（2）在Spark Job选项卡的顶部选择Stages选项(显示应用程序中的所有阶段)。

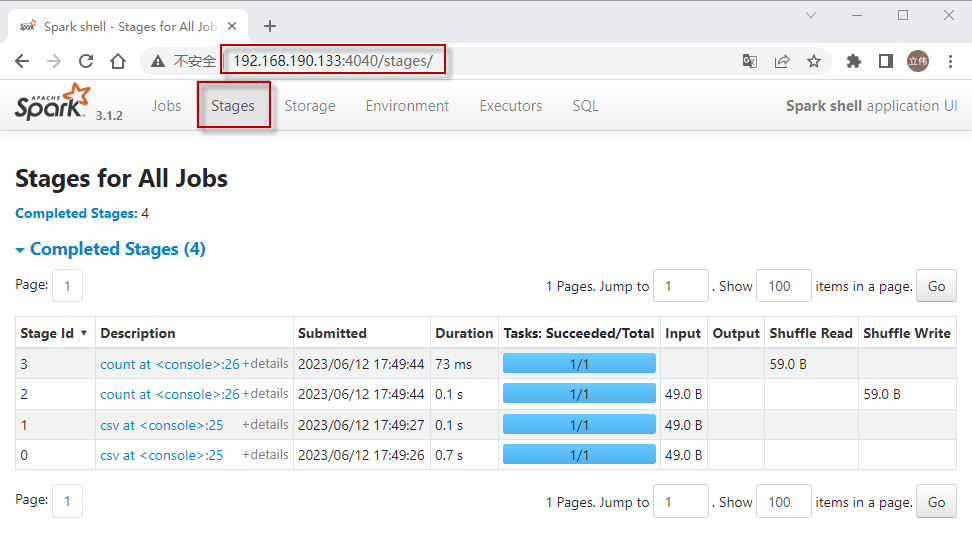

在我们的应用程序中，我们总共有4个Stages。
Stage选项卡显示了一个摘要页面，其中显示了Spark应用程序中所有Spark作业的所有stages（阶段）的当前状态
每个stage（阶段）中可以看到的任务数量是spark将要处理的分区数量，每个stage（阶段）中的每个任务都是由spark完成的相同工作，但在不同的数据分区上。
Stage详细信息
Stage（阶段）的细节展示了该阶段的有向无环图(DAG)，其中顶点表示RDD或DataFrame，边表示要应用的操作。

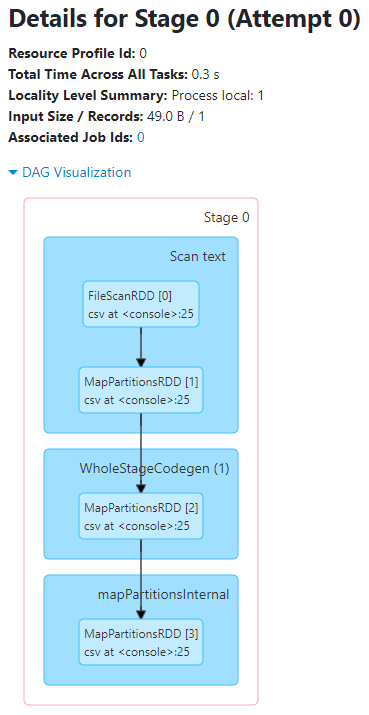

让我们分阶段分析操作。Stage0中的操作是：
- （1）FileScanRDD
- （2）MapPartitionsRDD
（1）FileScanRDD
FileScan表示从文件中读取数据。在我们的场景中，读取CSV文件。
给出的FilePartitions是带有PartitionedFiles(文件块)的自定义RDD分区。
（2）MapPartitionsRDD
MapPartitionsRDD将在使用map分区转换时创建。

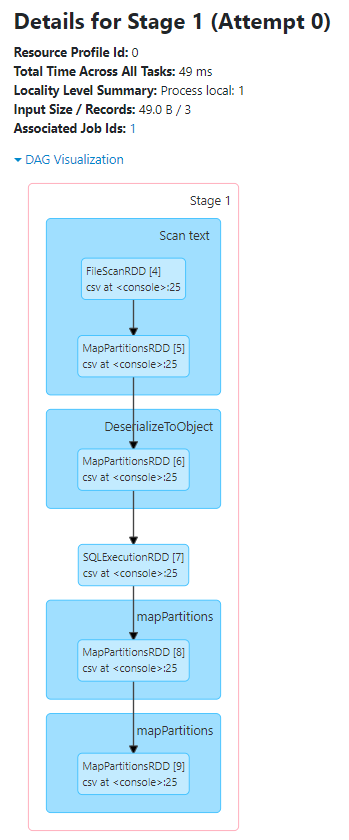

Stage(1)中的操作是：
- （1）FileScanRDD
- （2）MapPartitionsRDD
- （3）SQLExecutionRDD
因为已经解释了FileScanRDD和MapPartitionsRDD，接下来让我们看看SQLExecutionRDD。
（3）SQLExecutionRDD
SQLExecutionRDD是一个Spark属性，用于跟踪多个Spark作业，这些作业应该一起构成一个结构化的查询执行。

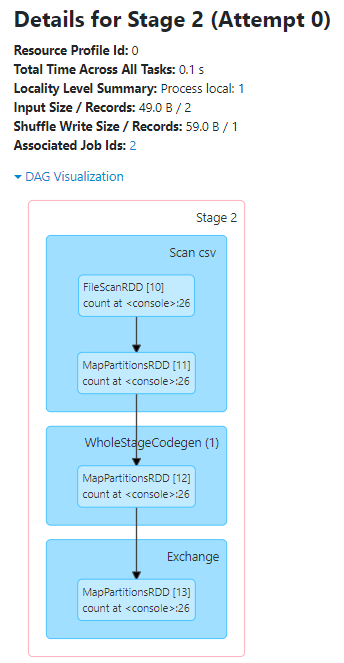

在Stage(2)和Stage(3)中的操作是：
- （1）FileScanRDD
- （2）MapPartitionsRDD
- （4）WholeStageCodegen
- （5）Exchange
（4）WholeStageCodegen
Spark SQL中的一个物理查询优化器，融合了多个物理操作符。
（5）Exchange
由于count方法而执行Exchange（交换）。
由于数据被划分为多个分区并在执行器（executor）之间共享，因此要获得count，应该将来自各个分区的count相加。
跨集群(Executor)的数据移动，称为shuffle。这是最昂贵的操作，如果分区数量越多，执行器之间的数据交换也会越多。

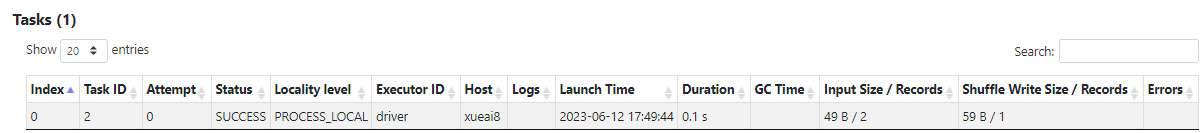

Tasks
Tasks位于各自stage（阶段）的底部空间。
查看任务页面的关键内容有:
- Input Size – Stage的输入。
- Shuffle Write Size - Stage的写输出。
3、Storage选项卡页面
Storage选项卡显示应用程序中持久化的RDD和DataFrame（如果有的话）。摘要页面（summary）显示所有RDD的存储级别、大小和分区，详细信息页面（details）显示RDD或DataFrame中所有分区的大小和使用的执行器（executor）。
4、Environment选项卡页面

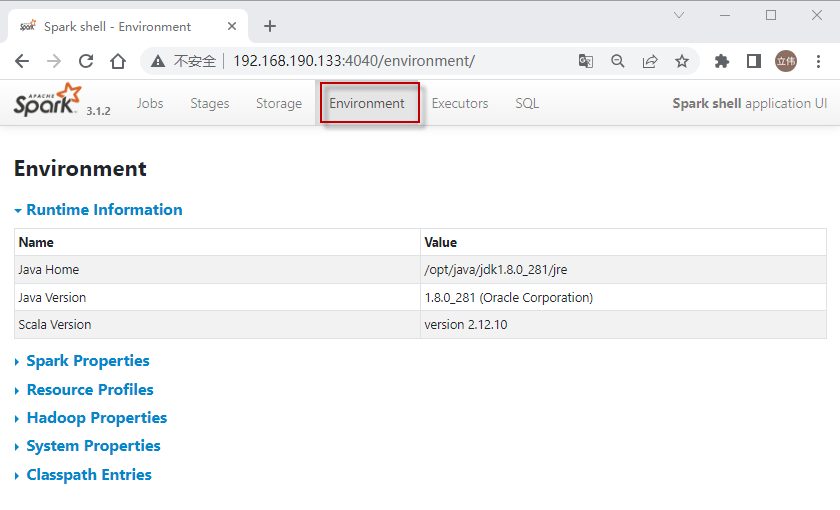

Environment选项卡显示不同环境和配置变量的值，包括JVM、Spark和系统属性。这是检查属性设置是否正确的有用地方。
这个环境页面有六个部分：
- Runtime Information：只是包含运行时属性，如Java和Scala的版本。
- Spark Properties：列出应用程序的属性，如'spark.app.name'和'spark.driver.memory'。
- Resource Profiles：列出所使用的资源轮廓。
- Hadoop Properties：显示与Hadoop和YARN相关的属性。注意:像“spark.hadoop”这样的属性不是在这一部分，而是在Spark Properties中显示。
- System Properties：显示有关JVM的更多细节。
- Classpath Entries：列出从不同源加载的类，这对于解决类冲突非常有用。
5、Executors 选项卡页面

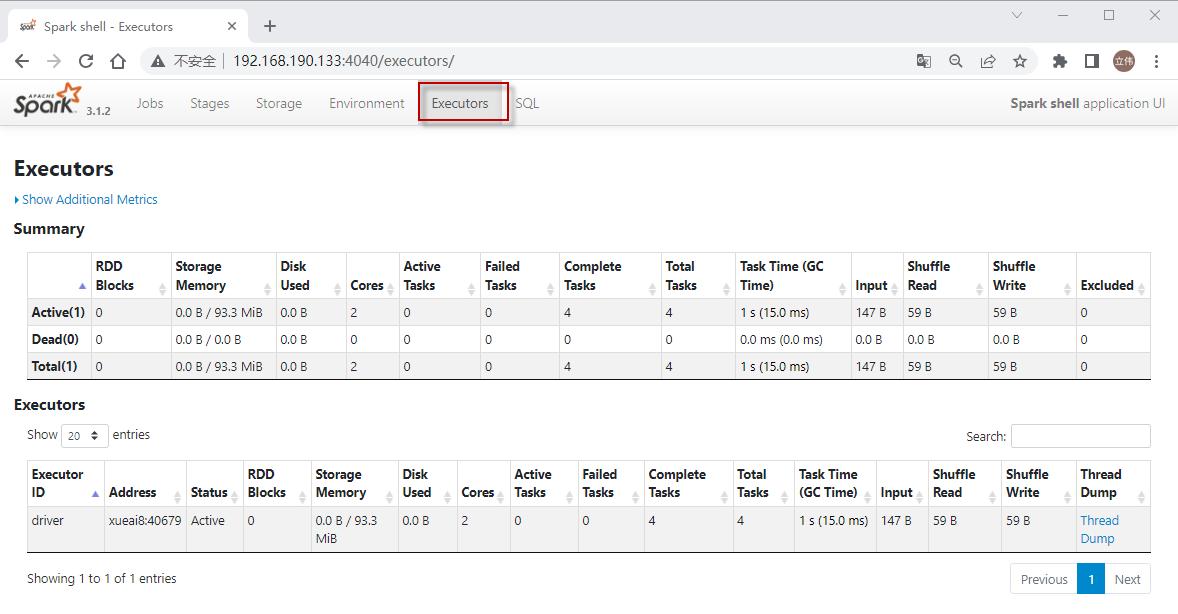

Executors选项卡显示了为应用程序创建的执行器的摘要信息，包括内存和磁盘使用情况以及任务和随机信息。“Storage Memory”列显示用于缓存数据的已使用和预留的内存量。
Executors选项卡不仅提供每个执行器使用的内存量、磁盘和内核等资源信息，还提供性能信息。
在执行器中：
- 核数（Cores）为2。因为使用默认系统核数量。
- 任务数（Total Tasks）为4。
6、SQL 选项卡页面

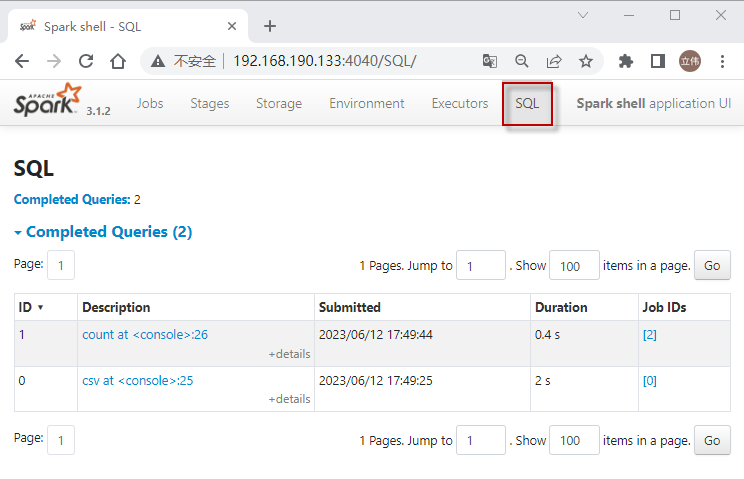

如果应用程序执行Spark SQL查询，那么SQL选项卡将显示信息，例如查询的持续时间、Spark作业以及物理和逻辑计划。
在我们的应用程序中，我们对文件和DataFrame执行读取和计数操作。因此，读取和计数都列在SQL选项卡中。
